三相电能表校验装置主菜单当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、主表常数、副表常数、主表圈数、副表圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号、485_规约、485_速率。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况：当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接用大钳表从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。

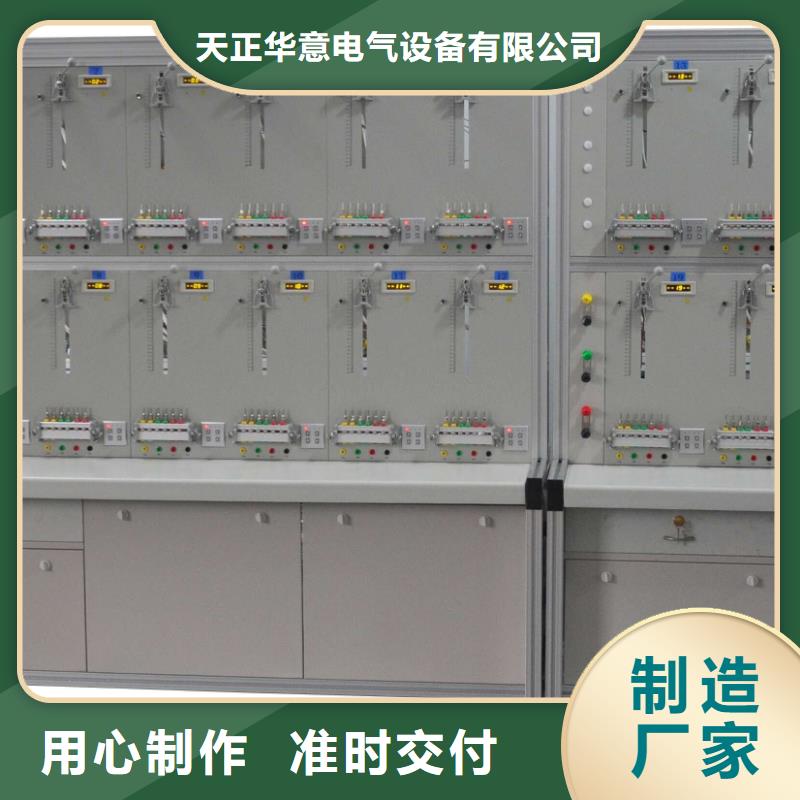

三相电能表校验装置三相电能表便携式装置内置多功能信号发生器,采用DDS技术,大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200,电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

三相电能表校验装置接线方式：即，被校验电能表的类型，该项提供的选项有“三相四线有功”、“三相三线2元件有功”、“单相有功电能”、“三相四线无功”、“ 三相三线2元件无功”等五种模式。用户可以根据实际情况，选择正确的选项。CT变比：即电流互感器变比，当被校电能表电流是通过CT采集的，而本仪器采用钳形电流互感器采集计量CT的一次电流，需在此设定被测电能表外接的CT变比值。如果被校电能表输入电流与本仪器采集的电流相同，则设置为1。电表等级：被校电表的精度等级，本仪器可以校验的电能表精度等级主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6种。电表编号：被校电能表的编号，可输入6位数字。校验员：校验人员的编号，可输入2位数字编号。
